AAAC

Aplicación
AAAC se utiliza como conductor aéreo desnudo para líneas de transmisión y distribución de energía, en circuitos aéreos que requieren una mayor resistencia mecánica que AAC y una mejor resistencia a la corrosión que ACSR. Las características de caída y la relación resistencia-peso de AAAC son superiores a las de AAC y ACSR.

DESCRIPCIÓN

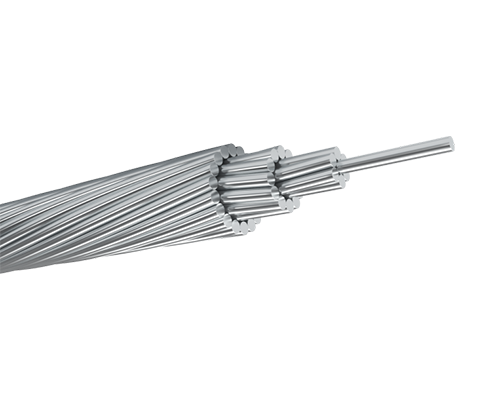

Los conductores de aleación de aluminio trenzados en capa concéntrica (AAAC) están hechos de aleación de aluminio-magnesio-silicio de alta resistencia.

ESPECIFICACIÓN
• IEC 61089 Round Wire Concentric Lay Overhead Electrical Stranded Conductors
• ASTM B 399 Concentric - Lay - Stranded Aluminum - Alloy 6201 - T81 Conductors
• BS EN 50182 Conductors for Overhead Lines-Round Wire Concentric Lay stranded Conductors
• AS 1531 Conductors - Bare Overhead - Aluminum and Aluminum Alloy
• GB/T 1179 Round Wire Concentric Lay Overhead Electrical Stranded Conductors

Alta fiabilidad

Uhv

Poco mantenimiento

Parámetros técnicos

ASTM B 399 - 2015

Código	Área Nominal de Sección Transversal		Número de Alambre/Diámetro de Alambre	Diámetro Externo	Peso	Carga de Rotura	Resistencia C.D máxima a 20 ºC
	kcmil	mm²	mm	mm	kg/km	kN	ohm/km
AKRON	30.58	15.5	7/1.68	5.04	42.58	4.92	2.159
ALTON	48.69	24.7	7/2.12	6.36	67.80	7.83	1.356
AMES	77.47	39.2	7/2.67	8.01	107.5	12.4	0.8547
AZUSA	123.3	62.4	7/3.37	10.11	171.3	18.9	0.5365
ANAHEIM	155.4	78.6	7/3.78	11.34	215.6	23.8	0.4264
AMHERST	195.7	99.3	7/4.25	12.75	272.5	30.0	0.3373
ALLIANCE	246.9	125	7/4.77	14.31	343.2	37.8	0.2678
BUTTE	312.8	159	19/3.26	16.30	435.1	46.5	0.2112
CANTON	394.5	200	19/3.66	18.30	548.5	58.6	0.1676
CAIRO	465.4	236	19/3.98	19.90	648.6	69.2	0.1417
DARIEN	559.5	284	19/4.36	21.80	778.3	83.1	0.1181
ELGIN	652.4	331	19/4.71	23.55	908.3	97.0	0.1012
FLINT	740.8	375	37/3.59	25.13	1028	107	0.08944
GREELEY	927.2	470	37/4.02	28.14	1289	135	0.07133
—	1077.4	547	61/3.38	30.42	1502	156	0.06120
—	1165.1	590	61/3.51	31.59	1620	167	0.05675
—	1259.6	638	61/3.65	32.85	1751	181	0.05248
—	1348.8	685	61/3.78	34.02	1878	194	0.04893
—	1439.2	729	61/3.90	35.10	1999	207	0.04597

Área Nominal de Sección Transversal		Diámetro de Alambre				Diámetro Externo	Peso	Carga de Rotura	Resistencia C.D máxima a 20 ºC
		Aluminio		Aleación
MCM (AWG)	mm²	No.	mm	No.	mm	mm	kg/km	kN	ohm/km
30.58	15.5	4	1.679	3	1.679	5.03	42.6	3.67	1.9783
41.74(4)	21.2	4	1.961	3	1.961	5.89	58.0	4.97	1.4503
48.69	24.7	4	2.118	3	2.118	6.35	67.8	5.76	1.2432
66.36(2)	33.6	4	2.474	3	2.474	7.42	92.4	7.79	0.9112
77.47	39.3	4	2.672	3	2.672	8.03	108	8.94	0.7811
105.6(1/0)	53.5	4	3.119	3	3.119	9.35	147	12.0	0.5733
123.3	62.5	4	3.371	3	3.371	10.11	171	13.65	0.4908
133.1(2/0)	67.4	4	3.503	3	3.503	10.52	185	14.7	0.4545
155.4	78.7	4	3.785	3	3.785	11.35	216	17.1	0.3893
167.8(3/0)	85.0	4	3.932	3	3.932	11.80	234	18.3	0.3607
195.7	99.1	4	4.247	3	4.247	12.74	272	21.3	0.3092
211.6(4/0)	107	4	4.417	3	4.417	13.25	294	23.0	0.2859
246.9	125	4	4.770	3	4.770	14.31	344	26.9	0.2451
250	127	15	2.913	4	2.913	14.56	348	24.4	0.2346
250	127	12	2.913	7	2.913	14.56	348	27.6	0.2400
300	152	15	3.193	4	3.193	15.96	418	28.9	0.1952
300	152	12	3.193	7	3.193	15.96	418	32.8	0.1998
350	177	15	3.447	4	3.447	17.24	487	33.2	0.1675
350	177	12	3.447	7	3.447	17.24	487	37.4	0.1714
400	203	15	3.685	4	3.685	18.42	557	37.5	0.1466
400	203	12	3.685	7	3.685	18.42	556	42.4	0.1500
450	228	15	3.909	4	3.909	19.54	627	41.6	0.1303
450	228	12	3.909	7	3.909	19.54	626	47.2	0.1333
500	253	15	4.120	4	4.120	20.60	696	46.2	0.1173
500	253	12	4.120	7	4.120	20.60	696	52.4	0.1200
500	253	33	2.951	4	2.951	20.66	696	44.4	0.1157
500	253	30	2.951	7	2.951	20.66	696	48.0	0.1170
500	253	18	2.951	19	2.951	20.66	695	58.8	0.1227
503.6	255	15	4.135	4	4.135	20.68	703	46.5	0.1164
550	279	15	4.321	4	4.321	21.60	767	50.8	0.1066
550	279	12	4.321	7	4.321	21.60	764	57.6	0.1091
550	279	33	3.096	4	3.096	21.67	767	48.1	0.1051
550	279	30	3.096	7	3.096	21.67	766	52.1	0.1063
550	279	24	3.096	13	3.096	21.67	765	57.6	0.1088
550	279	18	3.096	19	3.096	21.67	765	64.3	0.1115
